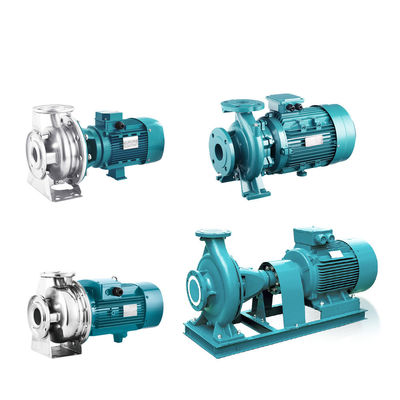

استخدام على نطاق واسع تكييف الهواء تبريد مضخات مكافحة الحرائق نهاية مضخة المياه الاستنشاق
لمحة عامة عن المنتجات
مضخات IH المركزية للاستنشاق الكيميائي النهائي هي مضخات مركزية ذات مرحلة واحدة ، ومضخات مركزية ذات امتصاص واحد ومقاومة ،المصنوعة وفقاً للمعايير الدولية مع تصميم عملية غير معدنيةإن المضخة المركزية الكيميائية IH مناسبة لنقل السائل بدون جسيمات صلبة،تآكل و لزجة مماثلة للمياهدرجة الحرارة المتوسطة هي ما بين -20 درجة مئوية و 105 درجة مئوية، وعندما نقلها عالية درجة الحرارة الوسيط، يجب أن يكون هناك قياسات التبريد.البترول، الطاقة الكهربائية، المعادن، الورق، الصيدلة، صناعة الأغذية الخ مع الكثير من المزايا مثل مقاومة التآكل، مقاومة الاحتكاك، مقاومة درجات الحرارة العالية،قوة ميكانيكية عالية، التشغيل المستقر، والبنية المتقدمة والعقلانية، وأداء ختم صارمة وموثوق بها، وسهلة تفكيك وإصلاح، وطول عمر الخدمة الخ
IH الطرد المركزي الكيميائي لديها 33 نموذج أساسي، وحوالي 22 نموذج هي سرعة مزدوجة ((2900r/min 1450r/min). بعد قطع وتشوه قطر الدفة من نماذج A / B،إجمالي الإنتاج يصل إلى 112 مواصفات.
نطاق الأداء
حجم التدفق:6.3--400 متر3/ساعة
الرأس: 5-125 متر
السرعة:2900r/min 1450r/min
الطاقة:0.55 - 90 كيلوواط
قطر المدخل:50-200mm
أعلى ضغط عمل:1.6MPa
تعبير نموذجي
IH 50 - 32 - 160 A IH هي مضخة مركزية كيميائية عالمية قياسية ذات مرحلة واحدة ذات امتصاص واحد ؛ 50 تعني قطر مدخل المضخة ؛ 32 تعني قطر منفذ المضخة ؛160 يقف للقطر الاسمي للدراجة ((ملم)"A" تعني قطر الدائرة الخارجي بعد القطع الأول
خصائص التصميم
تكوين المضخة
مضخات IH المركزية الكيميائية هي منتجات مصممة بشكل مشترك من قبل صناعة المضخات في جميع أنحاء البلاد وفقًا للمعايير الدولية ISO. الأجزاء الرئيسية هي غلاف المضخة ، الدوائر ، حلقة الختم ، المكسرات الدوائر ،غطاء المضخة، أجزاء الختم، الدعم الوسطى، العمود، أجزاء التعليق وهلم جرا.
هيكل المضخة
يتم تثبيت غطاء المضخة على الدعم الوسطى عن طريق خيط ، ويتم تشغيله عن طريق اتصال غطاء المضخة والخيط في الدعم الوسطى.تفريغ شعاعي ومدعوم بنوع القدم، ويمكن تثبيتها على القاعدة مباشرة. يمكن تثبيت أجزاء التعليق في الدعم الأوسط عن طريق الخياطة ودعمها على القاعدة بواسطة دعامة التعليق.تم تصميم ربط التمديد للتفكيك المريحعندما تحتاج المضخة إلى فحص وإصلاح، فقط أجزاء الاتصال الوسطى من ربط التمديد تحتاج إلى تفكيك، وهذا يعني قطع أجزاء الدوار للتحقق والإصلاح.أنابيب الاتصال للدخول والخروج، غطاء المضخة والمحرك ليس من الضروري تفكيكها. هذا هو شكل الهيكل العالمي في العالم.
اتجاه دوران المضخة
يتم تشغيل المضخة مباشرة بواسطة محرك من ربط التمديد. نظرة من المحرك ، فإنه يجعل دوران في اتجاه عقارب الساعة.
نوع غطاء العمود للمضخة
يعتمد ختم العمود على ختم التعبئة أو الختم الميكانيكي ، والذي يمكن اختياره وفقًا لمتطلبات العملاء.يسمح بتبني حجم تجويف الختم وفقًا لـ ISO3069 حسب الضرورة ونوع آخر من أغلفة العمود.
ختم التعبئة: يوجد صندوق حشو في غطاء المضخة؛ اعتمدي على ختم حشو ناعم؛ يمكن نقل الماء بضغط معين إلى صندوق الحشو للتخمين والتبريد والزيت والتنظيف.
الختم الميكانيكي: الختم الميكانيكي ذو الوجه الواحد والختم الميكانيكي ذو الوجهين ؛ يمكن نقل الماء بضغط معين إلى تجويف الختم لغسل ، فرك الوجه وتبريد أيضًا.
المواصفات:
| النموذج | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | هـ (م) | (كيلوواط) | Q ((m3/h) | (م) | (كيلوواط) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
