مضخة مياه الصرف الصحي الغارقة QSP: مع سلك مقاوم للمياه ومنع الرمل
مقدمة
المضخة الغائمة المملوءة بالماء من نوع QSP (ضخة غائمة QS) تتكون من جزأين: مضخة ومحرك.
تتكون مضخة المياه من عجلة الدفع ، والشفرة الموجهة (القشرة الموجهة) ، وعقدة مدخل المياه ، ومخرج المياه وغيرها من الأجزاء. يتم تثبيت العجلة بواسطة غلاف مخروطي أو مفتاح.المحرك الغائم يتبنى بنية مليئة بالماءيتم غمر لفائف الستاتور والقلب الحديدي مباشرة في الماء ، ويستخدم بشكل رئيسي لتبريد المحرك وتشحيم المحامل المنزلقة.يستخدم التلف الستاتور للمحرك سلك كهرومغناطيسي مقاوم للماء، الذي لديه أداء جيد مقاومة للمياه. الدوار هو من هيكل قفص السنجاب. يتم تزويد الطرف العلوي من المحرك مع فتحة حقن المياه و فتحة العادم،والنهاية السفلية مزودة بثقب تصريف المياهيتم تجهيز الجزء السفلي من المحرك بمحامل دفع لتحمل القوة المحورية للمضخة ووزن الدوار الميت.يتم تجهيز الطرف الممتد من عمود الدوار مع رمي الرمل المطاطي وسرقة زيت الإطار المنزلق لتشكيل آلية الوقاية من الرمل، والتي يمكن أن تمنع بشكل فعال الرواسب من دخول المحرك.
يتم تقسيم المحرك ثلاثي المراحل إلى محملات التدحرج ومحاملات الانزلاق. يعتمد محمل الانزلاق على غلاف الجرافيت عالي الجودة ولوحة دفع الفولاذ المقاوم للصدأ ،التي تحمل على التوالي القوة الشعاعية والقوة المحورية للمضخة الكهربائية عندما تعمل، مع أداء مستقر وجودة موثوقة. حلقة الختم وقبعة التحكم في الرمال تشكل جهاز الختم للمحرك.
المزايا الرئيسية هي: التشغيل الموثوق به ، متينة ، سهلة الاستخدام ، طاقة عالية ، أقل من الأخطاء ، تكاليف الصيانة المنخفضة. طالما تم ملء المحرك بالماء ، يمكن أن يعمل بشكل طبيعي.
التطبيق
بسبب بنيتها الخاصة وانخفاض التلوث لمصدر المياه ، هذه السلسلة من المضخة الكهربائية هي نوع من أدوات رفع المياه التي تعمل في الماء مع آلة واحدة ومضخة.يمكن استخدامه على نطاق واسع في تصريف الأراضي الزراعية والري، الري بالرشاشات، رفع المياه من البئر، مدخول المياه المنزلية، نظام إمدادات المياه وتصريف المباني الصناعية والمدنية، تحويل المياه في المناطق الجبلية وتصريف المياه في المناطق المنخفضة.
3ظروف الخدمة لضخة QSP الغائمة
يجب أن تكون المضخة الكهربائية قادرة على العمل بشكل مستمر في الظروف التالية:
1يجب ألا تتجاوز درجة الحرارة المتوسطة + 25 درجة مئوية.
2قيمة الـ pH للوسط هي ما بين 6.5 و 8.5;
3نسبة حجم الشوائب الصلبة لا تزيد عن 0.1٪ وحجم الجسيمات لا تزيد عن 0.2mm.
4تردد الطاقة هو 50 هرتز، والجهد هو 380 فولت، ومدى تقلبات الجهد هو 0.9-1.1 مرات من القيمة المسجلة.
5عمق الغوص لا يقل عن 0.5 متر
التثبيت والتعليمات

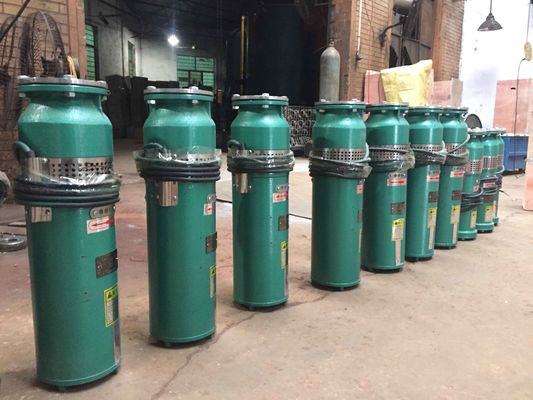

الصور

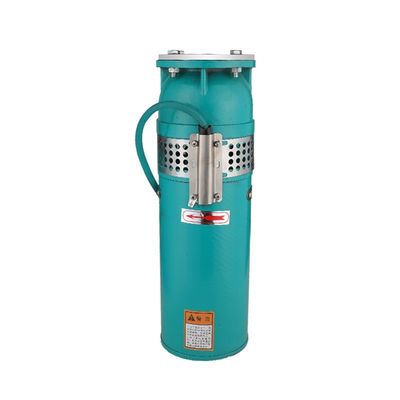

المواد على الحديد الزهري

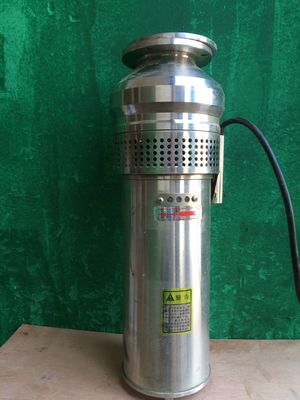

المواد على SS 304
المعلم
| النموذج |
التدفق م3/ساعة |
الرأس م |
القوة كوايت |
التيار الحالي أ |
ارتفاع المضخة ملم |
القطر الخارجي للشريحة ملم |
المسافة بين مركز الشريط ملم |
قطر المخرج ملم |
| (كيو اس بي 15-10-0)75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| كيو اس بي 10-10-055 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| كيو اس بي 10-14-075 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| كيو اس بي 15-7-055 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| (كيو اس بي 15-14-1)1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| كيو اس بي 40-6-11 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| (كيو اس بي 25-9-1)1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| (كيو اس بي 25-12-1)5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| (كيو اس بي 40-9-1)5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| كيو اس بي 15-25-22 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| كيو اس بي 25-17-22 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| (كيو اس بي 40-12-2)2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| كيو اس بي 65-7-22 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| (كيو إس بي 40-28-5)5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| كيو اس بي 65-20-55 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| كيو اس بي 65-18-55 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| كيو اس بي 100-12-55 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| كيو اس بي 50-26-55 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| كيو اس بي 80-15-55 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| كيو اس بي 120-10-55 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| كيو اس بي 220-5-55 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| (كيو إس بي 20-54/3-5)5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| كيو اس بي 30-40/3-55 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| (كيو اس بي 40-30/2-5)5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| كيو اس بي 65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| كيو اس بي 100-15-75 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| كيو اس بي 100-17-75 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| كيو اس بي 250-8-75 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
