| اسم العلامة التجارية: | ZY |
| رقم الطراز: | سلسلة كيو جي |
| الـ MOQ: | 1 مجموعة |
| السعر: | $50-$1000 |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على التوريد: | 1000 مجموعة / شهر |
إدخال مضخة مياه البئر

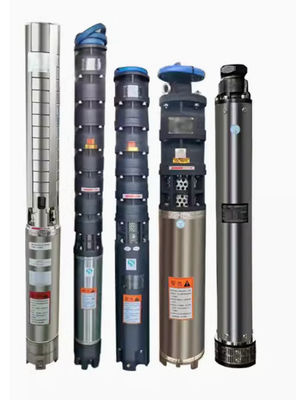

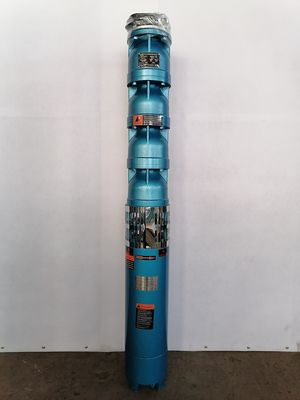

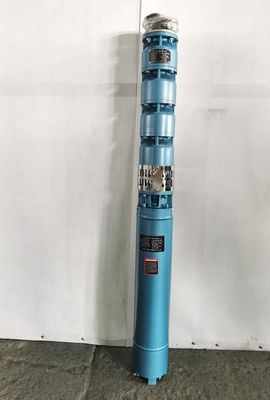

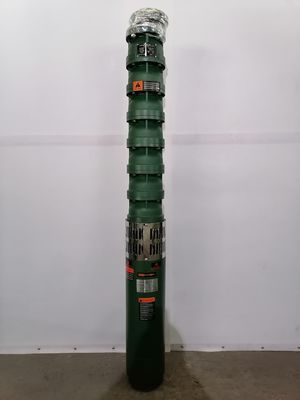

المضخة الكهربائية الغاطسة من سلسلة QJ لديها هيكل مدمج، حجم صغير، ضوضاء منخفضة، لا تلوث ثانوي، تركيب واستخدام صيانة مريحة، تشغيل آمن وموثوق، كفاءة عالية وتوفير الطاقة، لا حاجة لبناء غرفة المضخة وما إلى ذلك. يمكنه التثبيت الرأسي والأفقي. يمكن استخدامه أيضًا للمياه المفتوحة وكمضخة أرضية. بالمقارنة مع مضخات المياه الجوفية الأخرى، فهي تتميز بمزايا بصمة القدم الصغيرة، وعدم التلوث والتسرب، والاستخدام والتركيب المريح، وما إلى ذلك. ويمكن استخدامها لإمدادات المياه ومناسبات أخرى. إنها مضخة الطرد المركزي التقليدية ISG، DL، وهي أداة بديلة مثالية للضخ والصرف.
تطبيق مضخة مياه الآبار
المضخة الغاطسة QJ هي منتج موفر للطاقة مصمم وفقًا للمعايير الوطنية. يتم استخدامه بشكل رئيسي لاستخراج المياه الجوفية من الآبار العميقة. كما أنها تستخدم على نطاق واسع في الري الزراعي وإمدادات المياه والصرف الصحي للمدن والمؤسسات الصناعية والتعدين ومياه الماشية والدواجن والمباني الشاهقة في الهضاب والمناطق الجبلية، مثل إمدادات المياه المضغوطة.
ظروف العمل
1. مصدر الطاقة هو 50 هرتز، 380 فولت مصدر طاقة التيار المتردد ثلاثي الطور
2. يجب ألا تتجاوز درجة حرارة الماء 20 درجة مئوية
3. المحتوى الصلب في الماء (بالكتلة) لا يزيد عن 0.01%
4. قيمة الرقم الهيدروجيني للمياه 6.5-8.5
5- محتوى الكلوريد في الماء لا يزيد عن 400 ملجم/لتر
6. لا يزيد عمق المضخة الكهربائية الغاطسة المغمورة عن 70 مترًا.
يجب أن تكون الشروط الأساسية للشروط المذكورة أعلاه، مثل استخدام الظروف خارج النطاق المذكور أعلاه، مصنوعة خصيصًا لضمان التشغيل الطبيعي للمضخة الكهربائية.
معنى نموذج مضخة مياه البئر
على سبيل المثال:
150QJ10-150
150- التكيف مع الحد الأدنى للقطر (مم) 150
QJ- مضخة غاطسة للبئر (الماء الساخن)
10-السعة: 10 م³/ساعة
150-الرأس: 150 م
المحرك
كيو جي 250-75
محرك غاطس غير متزامن.
هيكل التوجه العالي
250 - الحد الأدنى لقطر البئر (مم)
75 - قوة المحرك (كيلوواط)
هيكل مضخة مياه البئر
1. مضخة لنوع التدفق بالطرد المركزي أو المختلط. تستخدم محامل مشحمة بالماء. والاقتران مع المحرك هو اقتران جامد. تدور دافعة المضخة في محرك يعمل بقوة الطرد المركزي، بحيث تزداد طاقة السائل عن طريق تحويل غلاف المضخة لحمل الماء. يحتوي الجزء العلوي من المضخة على جسم صمام فحص لمنع توقف المضخة عن العمل، بسبب تلف أنابيب المياه في أجزاء العمل بسبب الماء. يحتوي الصمام على فتحة تصريف، ويمكن إطلاق الماء ببطء من خط الأنابيب لمنع تشقق الأنابيب في الشتاء. (ملاحظة: المضخة الغاطسة ذات الرأس المنخفض لا تحتوي على جسم صمام فحص).
2. المحرك عبارة عن هيكل رطب مغلق من النوع الرطب. يتم لف الجزء الثابت للمحرك باستخدام سلك متعدد الطبقات من النايلون المعزول بالبولي إيثيلين المقاوم للماء. محامل التوجيه ومحامل الدفع باستخدام مواد مشحمة بالماء. يتم تعبئة المحرك بالمياه العذبة لتبريد المحرك وتليين المحامل. الجزء السفلي من المحرك مزود بغشاء منظم للضغط (مصنوع من المطاط) لضبط فرق الضغط بين تمدد وتقلص جسم الماء الناتج عن ارتفاع درجة حرارة المحرك. تم تجهيز العمود العلوي للمحرك بآلية التحكم في الرمال لمنع الرواسب من الدخول إلى الجسم المائي.
معلمات مضخة مياه البئر
|
型 号 规 格 |
流量 (م3/ح) |
扬 程 (م) |
速 (ص / دقيقة) |
水泵 هذا هو (%) |
出水 口直径 (مم) |
适用 井径 (مم) |
额定 功率 (كيلوواط) |
额定 电压 (ت) |
额定 电流 (أ) |
جديد هذا هو (η%) |
功率 因数 كوسφ |
جديد 径向 جديد 尺寸 (مم) |
备
注 |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 هذا هو |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 هذا هو |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 هذا هو |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 以上 |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 以上 |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (م3/ح) |
扬 程 (م) |
速 (ص / دقيقة) |
水泵 هذا هو (%) |
出水 口直径 (مم) |
适用 井径 (مم) |
额定 功率 (كيلوواط) |
额定 电压 (ت) |
额定 电流 (أ) |
جديد هذا هو (η%) |
功率 因数 كوسφ |
جديد 径向 جديد 尺寸 (مم) |
备
注 |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 هذا هو |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 هذا هو |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 以上 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 هذا هو |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 هذا هو |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (م3/ح) |
扬 程 (م) |
速 (ص / دقيقة) |
水泵 هذا هو (%) |
出水 口直径 (مم) |
适用 井径 (مم) |
额定 功率 (كيلوواط) |
额定 电压 (ت) |
额定 电流 (أ) |
جديد هذا هو (η%) |
功率 因数 كوسφ |
جديد 径向 جديد 尺寸 (مم) |
备
注 |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 هذا هو |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 هذا هو |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 هذا هو |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 هذا هو |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
