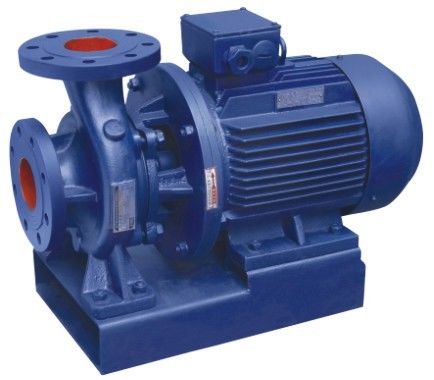

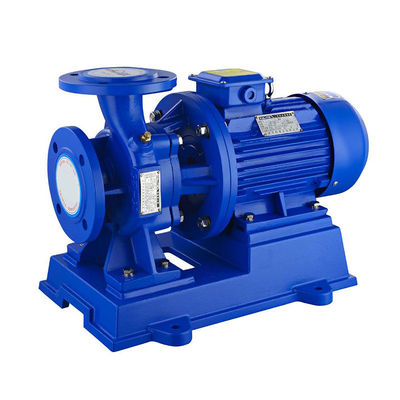

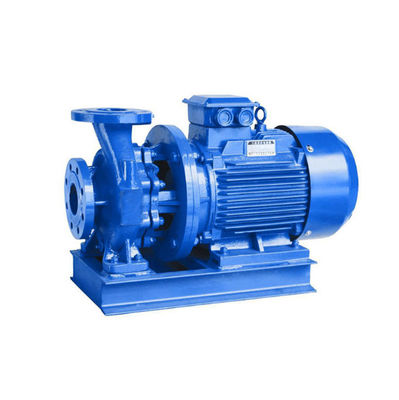

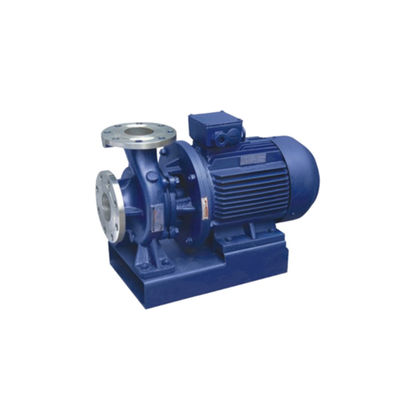

مضخة طرد مركزي ذات مرحلة واحدة ISW
مقدمة
مضخة المياه الساخنة المركزية ذات المرحلة الواحدة هي طاقمنا التقني من الأمم المتحدة الخبراء المضخة المحلية اختيار النموذج الهيدروليكي المحلي ممتاز،استخدام معايير أداء مضخة الطرد المركزي من نوع IS، في المضخة العمودية العامة على أساس مزيج ذكي من التصميم، وفقا لاستخدام درجة الحرارة، والمتوسط وغيرها من المختلفة في نوع lSG المستمدة من تطبيق الماء الساخن،درجة حرارة عالية، مضخة كيميائية تآكل، مضخة زيت. سلسلة من المنتجات مع الكفاءة العالية، وانخفاض في الضوضاء، والأداء الموثوق به وهلم جرا.
الخصائص
*المضخة هي هيكل عمودي، الاستيراد والصادرة عيار نفسها، وتقع في نفس الخط المركزي، ويمكن تثبيت مثل صمام في خط الأنابيب، ومظهر من المدمجة والجميلة،بصمة صغيرة، منخفضة البناء، مثل مع غطاء وقائي يمكن وضعها في الخارج.
*يتم تركيب الدفة مباشرة على العمود الممتد للمحرك ، والأبعاد المحورية قصيرة ، والبنية مضغوطة ، ومضخة ومحرك محمل مرتبة بشكل معقول ،يمكن أن توازن بشكل فعال الحمل الشعاعي والمحوري الناجم عن عملية المضخة، وبالتالي ضمان تشغيل المضخة بسلاسة والاهتزاز صغير
*ختم العمود مع ختم ميكانيكي أو مزيج من الختم الميكانيكي، واستخدام حلقة ختم التيتانيوم المستوردة، والختم الميكانيكي ذو الحجم المتوسط عالية درجة الحرارة واستخدام مادة الكربيد،الختم المقاوم للاستعمال، يمكن أن تمدد بشكل فعال حياة الختم الميكانيكي.
*سهلة التثبيت والصيانة ، لا حاجة لتفكيك نظام الأنابيب ، طالما أن إزالة محار مقعد المضخة يمكن أن تستخرج جميع أجزاء الدوار.
*وفقا لمتطلبات استخدام التدفق ورأس الحاجة إلى استخدام سلسلة مضخة، والعمل بالتوازي.
*يمكن تثبيت المضخة عمودياً وأفقياً وفقًا لترتيب الأنابيب.
عرض النموذج
المواصفات:
| لا، لا، لا | النموذج | التدفق ((m3/h) | الرأس ((m) | الطاقة ((kw) | السرعة ((دورات في الدقيقة) |
| 75 | 50-250 ((I) B | 21.6 | 60 | 11 | 2900 |
| 76 | 50-315 ((I) | 25 | 125 | 30 | 2900 |
| 77 | 50-315 ((I) A | 23.7 | 113 | 22 | 2900 |
| 78 | 50-315 ((I) B | 22.5 | 101 | 18.5 | 2900 |
| 79 | 50-315 ((I) C | 20.6 | 85 | 15 | 2900 |
| 80 | 65-100 | 25 | 12.5 | 1.5 | 2900 |
| 81 | 65-100A | 22.3 | 10 | 1.1 | 2900 |
| 82 | 65-125 | 25 | 20 | 3 | 2900 |
| 83 | 65-125A | 22.3 | 16 | 2.2 | 2900 |
| 84 | 65-160 | 25 | 32 | 4 | 2900 |
| 85 | 65-160A | 23.4 | 28 | 4 | 2900 |
| 86 | 65-160B | 21.6 | 24 | 3 | 2900 |
| 87 | 65-200 | 25 | 50 | 7.5 | 2900 |
| 88 | 65-200A | 23.5 | 44 | 7.5 | 2900 |
| 89 | 65-200B | 21.8 | 38 | 5.5 | 2900 |
| 90 | 65-250 | 25 | 80 | 15 | 2900 |
| 91 | 65-250A | 23.4 | 70 | 11 | 2900 |
| 92 | 65-250B | 21.6 | 60 | 11 | 2900 |
| 93 | 65-315 | 25 | 125 | 30 | 2900 |
| 94 | 65-315A | 23.7 | 113 | 22 | 2900 |
| 95 | 65-315B | 22.5 | 101 | 18.5 | 2900 |
| 96 | 65-315C | 20.6 | 85 | 15 | 2900 |
| 97 | 65-100 ((I) | 50 | 12.5 | 3 | 2900 |
| 98 | 65-100 ((I) A | 44.7 | 10 | 2.2 | 2900 |
| 99 | 65-125 ((I) | 50 | 20 | 5.5 | 2900 |
| 100 | 65-125 ((I) A | 44.7 | 16 | 4 | 2900 |
| 101 | 65-160 ((I) | 50 | 32 | 7.5 | 2900 |
| 102 | 65-160 ((I) A | 46.7 | 28 | 7.5 | 2900 |
| 103 | 65-160 ((I) ب | 43.3 | 24 | 5.5 | 2900 |
| 104 | 65-200 ((I) | 50 | 50 | 15 | 2900 |
| 105 | 65-200 ((I) A | 47 | 44 | 11 | 2900 |
| 106 | 65-200 ((I) ب | 43.5 | 38 | 7.5 | 2900 |
| 107 | 65-250 ((I) | 50 | 80 | 22 | 2900 |
| 108 | 65-250 ((I) A | 46.7 | 70 | 18.5 | 2900 |
| 109 | 65-250 ((I) B | 43.3 | 60 | 15 | 2900 |
| 110 | 65-315 ((I) | 50 | 125 | 37 | 2900 |
| 111 | 65-315 ((I) A | 46.5 | 110 | 30 | 2900 |
