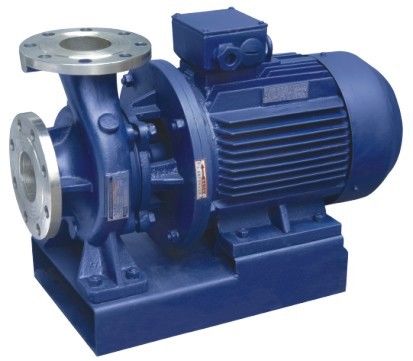

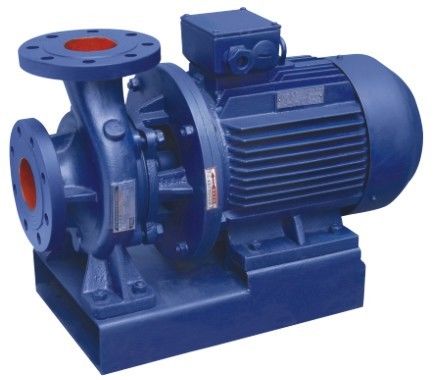

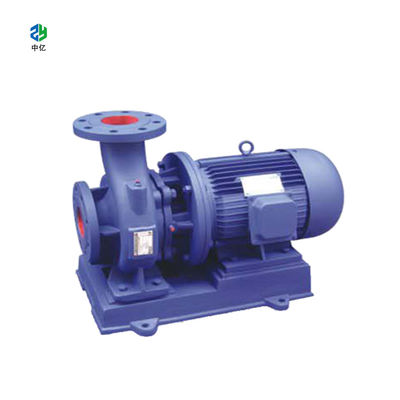

ISWH مضخة زيت أفقية أحادية المرحلة مع امتصاص واحد مع امتصاص واحد ضد الانفجار
مقدمة المنتج
ISWH مضخة زيت أفقية ذات مرحلة واحدة وقطرة واحدة وقطرة واحدة مضادة للانفجار باستخدام أحدث نموذج هيدروليكيوفقًا لمعايير أداء المضخة الطائرة المركزية ذات المرحلة الواحدة ذات الشفط الواحد والضخة الرأسية ، فإن المضخة الرأسية هي مجموعة فريدة من التصميم الهيكلي، ووفقا صارمة لتصميم وتصنيع ISO2858 الدولية، واختيار جهاز الختم الميكانيكي الكربيد، مع كفاءة عالية وتوفير الطاقة، والأداء الموثوق به،سهلة التثبيت وهلم جرا
نطاق التطبيق
1لتسليم المياه وخصائصها الفيزيائية والكيميائية مماثلة للسوائل الأخرى المستخدمة في المياه ، لتزويد المياه والصرف الصناعي والحضري ، المياه المضغوطة للمباني العالية ،ري الحديقة، دعم الحريق، النقل لمسافات طويلة، دورة التبريد الدافئ والبارد، الحمام ودورة المياه الباردة الأخرى الضغط ودعم المعدات، استخدام درجة حرارة t ≤ 80 °C.
2تستخدم على نطاق واسع: المعادن والكيماويات والمنسوجات والورق والفنادق مثل غلاية المياه الساخنة المدارية الضغطية ونظام التدفئة الحضرية ، حيث تكون درجة حرارة استخدام النوع t ≤ 120 °C.
3مناسبة للنفط والكيمياء والمعادن والطاقة الكهربائية وصناعة الورق والأغذية والألياف الصيدلانية والاصطناعيةودرجة الحرارة هي -20 °C ~ + 120 °C لنقل الجسيمات غير الصلبة، تآكل واللزوجة مماثلة للمياه.
4لتسليم البنزين والكروسين والديزل وغيرها من منتجات النفط أو السائل القابل للاشتعال والمتفجرات ، تكون درجة الحرارة المتوسطة -20 ~ +120 درجة مئوية.
ميزة المنتج
1التشغيل السلس: التركيز المطلق لعقب المضخة ومحرك التوازن الديناميكي والستاتي، لضمان التشغيل السلس، لا اهتزاز.
2تسرب قطرة: مواد مختلفة، ختم الكربيد، لضمان عدم وجود تسرب من وسائل الإعلام المختلفة التسليم.
3ضوضاء منخفضة: اثنين من محامل ضوضاء منخفضة تحت دعم المضخة، وتعمل بسلاسة، بالإضافة إلى صوت المحرك ضعيف، لا يوجد ضوضاء أساسا.
4. سهلة التثبيت والصيانة، لا حاجة لتفكيك نظام الأنابيب، طالما أن إزالة المضخة مقعد المكسرة يمكن استخراج جميع أجزاء الدوار.
5- انخفاض معدل الفشل: البنية البسيطة والمعقولة، والجزء الرئيسي من استخدام الدعم الجودة على مستوى عالمي، والآلات ساعات عمل خالية من المشاكل تحسنت كثيرا.
6صيانة سهلة: استبدال الأختام والحاويات، بسيطة ومريحة.
7. وضع المزيد من المقاطعات: الصادرات يمكن أن تكون اليسار، اليمين، حتى ثلاثة اتجاهات، ثم التنسيق خط الأنابيب التثبيت، توفير المساحة.
| النموذج | التدفق | الرأس م |
الكفاءة % |
السرعة r/min |
القوة كيلو |
NPSH م |
كيلوغرام | |
|---|---|---|---|---|---|---|---|---|
| م3/ساعة | l/s | |||||||
| ISWB15-80 | 1.1 1.5 2.0 |
0.3 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2900 | 0.18 | 2.3 | 17 |
| ISWB20-110 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
16 15 13.5 |
25 34 35 |
2900 | 0.37 | 2.3 | 25 |
| ISWB20-160 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
33 32 30 |
19 25 23 |
2900 | 0.75 | 2.3 | 29 |
| ISWB25-110 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.3 | 26 |
| ISWB25-125 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.3 | 28 |
| ISWB25-125A | 2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
35 35 35 |
2900 | 0.55 | 2.3 | 27 |
| ISWB25-160 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 39 |
| ISWB25-160A | 2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 31 31 |
2900 | 1.1 | 2.3 | 34 |
| ISWB32-100I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.75 | 2.0 | 32 |
| ISWB32-125 | 3.5 5.0 6.5 |
0.97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0.75 | 2.3 | 28 |
| ISWB32-125A | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 43 43 |
2900 | 0.55 | 2.3 | 28 |
| ISWB32-160 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
33 32 30 |
34 40 42 |
2900 | 1.5 | 2.3 | 28 |
| ISWB32-160I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.0 | 47 |
| ISWB32-200 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2.0 | 47 |
| ISWB32-200I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 |
2900 | 4 | 2.0 | 43 |
| ISWB32-200IA | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 |
2900 | 2.2 | 2.0 | 74 |
| ISWB40-100 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.55 | 2.3 | 32 |
| ISWB40-100A | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 52 52 |
2900 | 0.37 | 2.3 | 32 |
| ISWB40-125 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 34 |
