| اسم العلامة التجارية: | ZY |
| رقم الطراز: | سلسلة كيو جي |
| الـ MOQ: | 1 مجموعة |
| السعر: | $50-$1000 |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على التوريد: | 1000 مجموعة / شهر |

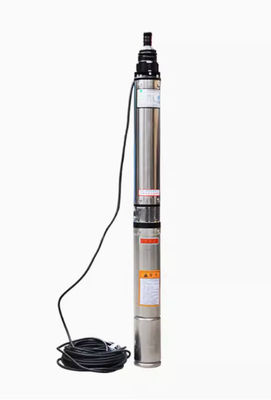

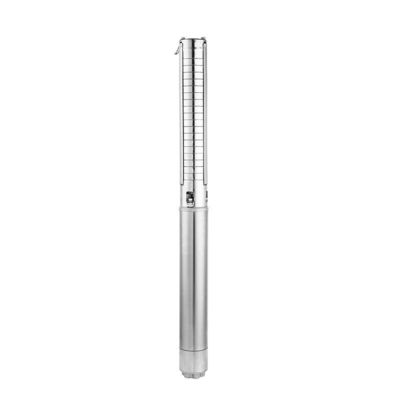

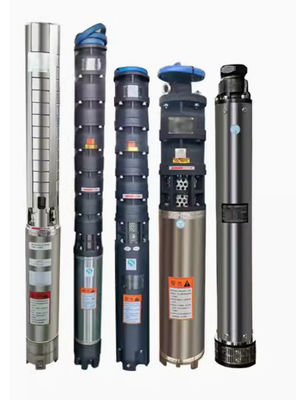

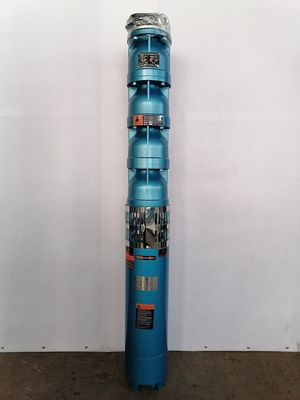

مضخة البئر العميقة الغارقة
مضخة البئر الغارقة (منتجات سلسلة QJ) هي واحدة من المعدات الهامة لمياه البئر العميقة ، عند استخدام وحدة العمل بأكملها في الماء ، واستخراج المياه الجوفية إلى السطح ،التطبيق واسع جدا، ، إنقاذ الطوارئ من المنجم، بما في ذلك مياهها التبريد الصناعي، الري، ، السفن التي تحمل صعود المياه، الخ المنتج يستخدم أيضا في المناظر الطبيعية النافورة،حمام الينابيع الساخنة والتدفئة الحرارية الأرضية. قذيفة المحرك الغوص مصنوعة من الفولاذ المقاوم للصدأ والقصدير البرونزية المواد ، مقاومة للحرارة ، مضادة للتآكل ، مضادة للشيخوخة
تطبيق مضخة البئر الغارقة
مضخة البئر الغارقة QJ هي منتج توفير الطاقة مصمم وفقًا للمعايير الوطنية. يتم استخدامه أساسًا لاستخراج المياه الجوفية من الآبار العميقة.كما أنها تستخدم على نطاق واسع في الري الزراعي، إمدادات المياه وتصريف المدن والمؤسسات الصناعية والتعدينية، مياه الماشية والدواجن والمباني الشاهقة في المرتفعات والمناطق الجبلية، مثل إمدادات المياه المضغوطة.
ظروف العمل
1مصدر الطاقة هو 50 هرتز، 380 فولت ثلاثة مراحل التيار المتردد
2يجب أن لا تتجاوز درجة حرارة الماء 20 درجة مئوية
3. محتوى المواد الصلبة في المياه (من حيث الكتلة) لا يزيد عن 0.01%
4قيمة pH للمياه pH 6.5-8.5
5 محتوى الكلوريد في الماء لا يزيد عن 400mg / L
6عمق المضخة الكهربائية الغارقة لا يزيد عن 70 متر
يجب أن تكون الشروط الأساسية للشروط المذكورة أعلاه ، مثل استخدام الظروف خارج النطاق المذكور أعلاه ، خصيصًا لضمان التشغيل الطبيعي للمضخة الكهربائية.
معنى نموذج مضخة البئر الغارقة
على سبيل المثال
150QJ10-150
150- التكيف مع الحد الأدنى للقطر (ملم) 150
QJ - مضخة غمرة للبر (ماء ساخن)
10-القدرة:10m3/h
150-الرأس:150m
المحرك
QJ 250-75
محرك غطس غير متزامن
هيكل الدفع العالي
250 - قطر البئر في الدقيقة ((ملم)
75 - قوة المحرك ((kw)
هيكل مضخة البئر الغارقة
1. مضخة لنوع الطرد المركزي أو التدفق المختلط ؛ استخدمت محامل مطلية بالماء ؛ وربط مع المحرك هو ربط جامد.بحيث تزداد الطاقة السائلة عن طريق تحويل قشرة المضخة لنقل الماء. الجزء العلوي من المضخة لديه جسم صمام التحقق لمنع توقف المضخة ، بسبب أنبوب المياه مرة أخرى إلى تلف المياه إلى الأجزاء العاملة. الصمام لديه فتحة تصريف ،يمكن إطلاق الماء ببطء من خط الأنابيب لمنع تشق الأنابيب في فصل الشتاء. (ملاحظة: مضخة غائمة ذات رأس منخفضة بدون جسم صمام التوقف)
2المحرك هو هيكل مغلق من النوع الرطب. محرك ستاتور الملف باستخدام مقاومة للماء البولي إيثيلين معزولة نايلون س هيث سلك متعددة الطبقات.محاملات القيادة ومحاملات الدفع باستخدام مادة مطلية بالماءيتم ملء المحرك بالماء العذب لتبريد المحرك و تزييت المحامل The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorيتم تجهيز العمود العلوي للمحرك بآلية التحكم في الرمل لمنع الرواسب من دخول جسم المياه.
معايير مضخة البئر الغارقة
|
型 号 规 格 |
流量 (m3(ح) |
扬 程 (م) |
转速 (r/min) |
الماء كفاءة (%) |
خارج الماء طول الفم (ملم) |
适用 井径 (ملم) |
额定 功率 (kw) |
额定 الضغط الكهربائي (v) |
额定 电流 (أ) |
الكهرباء كفاءة (η%) |
功率 العدد cosφ |
机组 径向 أكبر サイズ (ملم) |
备
لا |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 أعلى |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 أعلى |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 أعلى |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 أعلى |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 أعلى |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3(ح) |
扬 程 (م) |
转速 (r/min) |
الماء كفاءة (%) |
خارج الماء طول الفم (ملم) |
适用 井径 (ملم) |
额定 功率 (kw) |
额定 الضغط الكهربائي (v) |
额定 电流 (أ) |
الكهرباء كفاءة (η%) |
功率 العدد cosφ |
机组 径向 أكبر サイズ (ملم) |
备
لا |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 أعلى |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 أعلى |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 أعلى |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 أعلى |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 أعلى |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3(ح) |
扬 程 (م) |
转速 (r/min) |
الماء كفاءة (%) |
خارج الماء طول الفم (ملم) |
适用 井径 (ملم) |
额定 功率 (kw) |
额定 الضغط الكهربائي (v) |
额定 电流 (أ) |
الكهرباء كفاءة (η%) |
功率 العدد cosφ |
机组 径向 أكبر サイズ (ملم) |
备
لا |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 أعلى |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 أعلى |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 أعلى |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 أعلى |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
