خلاط غاطس مضاد للتشابك من QJB، خزانات سماكة الحمأة، محرك عالي الطاقة، دمج تدفق الخلط، الكربون

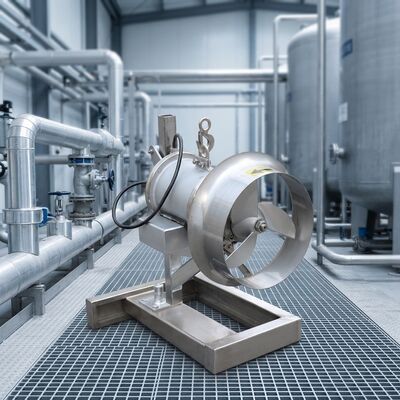

خلاط QJB مضاد للتشابك تحت الماء

لمحة عامة عن المنتج
The QJB  anti-entanglement submersible mixer is a specially designed underwater mixing device developed to address the common issues of entanglement and clogging faced by conventional submersible mixers in complex media such as wastewater and sludgeمن خلال تصميم هيكلي محسّن ونظام نقل الطاقة، يضمن هذا المعدّات التشغيل المستقر على المدى الطويل تحت الماء،وتعزيز تدفق الوسائط السائلةإنه يعزز توحيد الوسيط في جميع عمليات معالجة المياه ويوفر ظروف تشغيل متسقة لخطوات المعالجة اللاحقة مثل التهوية والترسبوالردود الكيميائية الحيويةتم تصميمه وفقًا لمعايير السلامة والموثوقية للمعدات تحت الماء ، وهو يجمع بين سهولة التثبيت مع صيانة فعالة من حيث التكلفة ،مما يجعلها مناسبة لمجموعة واسعة من تطبيقات معالجة المياه البلدية والصناعية.
2ظروف التشغيل
الظروف المتوسطة: مناسبة لمعالجة مياه الصرف الصحي أو الوحل أو السوائل المختلطة التي تحتوي على المواد الصلبة المتعلقة ، والألياف ، والحبات ، والشوائب الأخرى. نطاق درجة الحرارة المتوسطة هو 0 °C إلى 40 °C ،نطاق الحموضة 6.0 إلى 90، يجب أن لا تتجاوز الكثافة المتوسطة 1100 كجم/م 3، و يجب أن لا تتجاوز تركيز المواد الصلبة المعلقة 5000 ملغ/لتر (حلول مخصصة متاحة لظروف تشغيل خاصة).
الظروف البيئية: يجب أن تعمل المعدات تحت الماء بالكامل ، مع نطاق عمق الغوص من 1.0m إلى 15m (يمكن تعديله وفقًا لمتطلبات الفعلية).يجب أن تكون بيئة العمل خالية من الاهتزازات القوية أو الأثر، ويجب ألا يحتوي على غازات تآكل أو مواد قابلة للاشتعال / متفجرة. إمدادات الطاقة ثلاثية المراحل AC 380V / 50Hz (يمكن تخصيصها للجهد الخاص) ،مع تقلبات في الجهد لا تتجاوز ± 10% من الجهد الاسمي.
ظروف التشغيل: يجب أن تعمل المعدات عند مستوى السائل المتوسط المحدد؛ يُحظر البدء في حالة عدم الحمل (دون الغمر في الوسط).يجب أن يكون وقت التشغيل المستمر أقل من 8،000 ساعة في السنة، ويتم السماح بالتشغيل المتقطع (مع فترات البدء والتوقف بما يتماشى مع مواصفات تشغيل المعدات).
مجال التطبيق
معالجة المياه البلدية: مناسبة لخزانات الهواء، وخزانات التهاب الهواء، وخزانات عدم الأكسجين، وخزانات سمك الوحل، وخزانات الموازنة في محطات معالجة مياه الصرف الصحي البلدية،تستخدم لخلط مياه الصرف الصحي مع الوحل النشطيمكن تطبيقه أيضًا في مزج هوموجنيزيشن جودة المياه في أحواض احتجاز مياه الأمطار الحضرية.
معالجة المياه الصناعية: تشمل أنظمة معالجة مياه الصرف الصحي للصناعات مثل الصناعات الكيميائية والصيدلانية والطباعة والتصبغ ومعالجة الأغذية،بما في ذلك تعديل جودة المياه وخلطها في مرحلة المعالجة السابقة، خلط الوحل في خزانات المعالجة الكيميائية الحيوية، والحفاظ على الدورة والتناسق في أنظمة المياه الصناعية.يمكن تطبيقه أيضًا على خلط الوحل ومنع التجميع في معالجة الوحل الصناعي.
وتشمل التطبيقات الأخرى تخلط الأكسجين والتداول في تربية الأحياء المائية (تحسين بيئات الزراعة) ،اضطرابات المياه في النهر والبحيرات (تعزيز تبادل المياه وتثبيط نمو الطحالب)، وخلط المياه في برك معالجة المياه في مدافن النفايات.
IV - مبدأ العمل
يتم تشغيل الخلاط الغائم QJB-CR المضاد للتشابك بواسطة محرك غائم ، والذي ينقل الطاقة من خلال ربط إلى وحدة التروس المقللة.آلية الحد من تحويل دوران المحرك عالية السرعة إلى منخفضة السرعة، دوران عزم دوران عال من الدوائر. يحتوي الدوائر على شكل محكم مصمم خصيصًا يولد كل من الدفع المحوري وقوة التحريك الشعاعية أثناء الدوران:الدفع المحوري يدفع السائل على طول محور المعدات، مما يخلق تدفق المياه الموجه؛ في حين أن قوة التحريك الشعاعية تحفز حركة دائرية في الوسط المحيط ، مما يعزز التشتت والمزج.
وفي الوقت نفسه، فإن تصميم مكافحة التشابك هو أبرز ميزة تقنية رئيسية: يتم تثبيت درع الشبكة الوقائية بين الدراجة وغرفة المحرك.هذا الهيكل شبكة يضمن تدفق السائل بسلاسة في حين أن حجب الألياف بشكل فعال، والشعر والحطام الشبيه بالشريط من دخول الفجوة بين الدراجة والمحرك. بالإضافة إلى ذلك ، يتم تسهيل حواف شفرات الدراجة بشكل خاص لتقليل الالتصاق بالحطام.اتجاه الدوران والزاوية من الدوائر المصممة لتوليد تدفق المياه "النوع القطع"، مما يقلل من احتمال حدوث حطام حول الدفة.هذا التصميم يضمن التشغيل المستقر على المدى الطويل للمعدات ويمنع مشاكل مثل زيادة في الطاقة وتلف الجهاز الناجمة عن التشابك.
5هيكل المنتج
يحتوي خلاط QJB الغائم ضد التشابك على تصميم متكامل تحت الماء ، يتكون أساسا من المكونات الأساسية التالية:
المحرك الغائم: يتم استخدام محرك غائم غير متزامن ثلاثي المراحل ، مع غطاء من الفولاذ المقاوم للصدأ (304 أو 316L ، تم اختياره وفقًا لظروف التشغيل)يقدم مقاومة ممتازة للتآكل وأداء الختميتم تجهيز المحرك مع أجهزة حماية متضمنة من الحرارة الزائدة وحماية التسرب الحالية،الذي يقطع إمدادات الطاقة تلقائيًا عندما تتجاوز درجة حرارة المحرك القيمة الاسمية أو يحدث تسربضمان سلامة المعدات.
وحدة تخفيض العجلات: تستخدم هيكل تخفيض العجلات الكوكبية أو العجلات الدودة، مع معدل العجلات المصممة وفقًا لقوة المعدات ومتطلبات الخلط.هذا يقلل بشكل فعال من سرعة الدوران مع زيادة عزم الدوران، لضمان قوة التحريك الكافية للدراجة. يتم ملء المكونات الداخلية بمادة تزيين متخصصة ، مما يوفر أداءً ممتازًا للتشحيم وتبديد الحرارة ،وبالتالي تمديد عمر الخدمة.

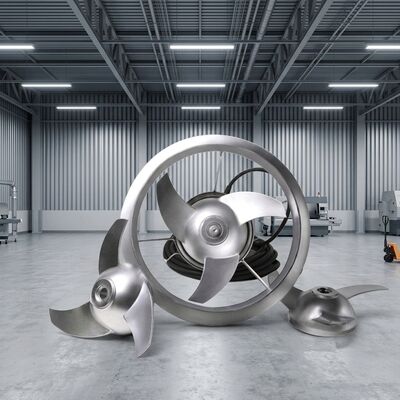

الدفع: يتم تصنيع الدفع من البلاستيك الهندسي المعزز (مثل PPO) أو الفولاذ المقاوم للصدأ ، عادة ما يحتوي على 3 إلى 4 شفرات مع مسح خلفي ،تصميم مبسط يقلل من مقاومة الماء ويعزز كفاءة الخلطيتم توصيل الدفة إلى عمود إخراج صندوق التروس عن طريق اتصال مفتاحي، مما يضمن التثبيت الآمن وتفكيكه بشكل مريح.

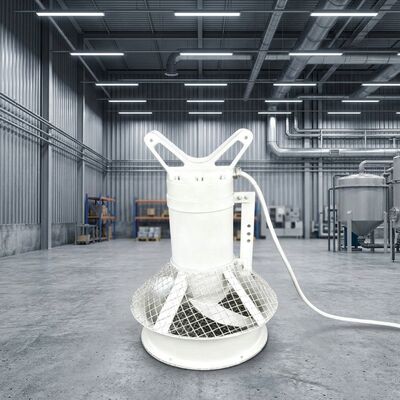

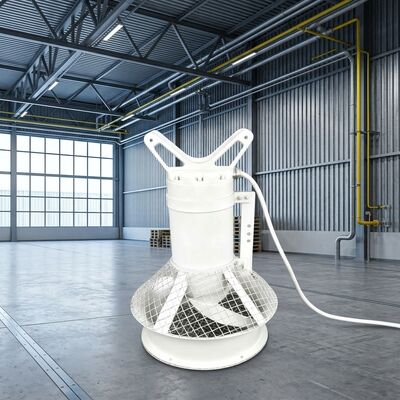

حماية مضادة للتشابك: تقع على الجانب الخارجي من الدراجة ، وهي متصلة بشكل آمن بمنزل المحرك ومصنوعة من الفولاذ المقاوم للصدأ.تم تصميم المسافة بين الشبكة وفقًا لأحجام الشوائب الشائعة (عادةً 10mm20mm)، مما يمنع بشكل فعال حطامًا كبيرًا من دخول منطقة الدفة مع السماح بتدفق المياه دون قيود. تحتوي حواف الحماية على انتقالات مستديرة لمنع الخدوش على المشغلين أو الأنابيب.
نظام الختم: يحتوي على هيكل إغلاق مزدوج يجمع بين الختم الميكانيكي والختم الزيتي الهيكلي.الصمام الميكانيكي مصنوع من مواد مقاومة للتآكل من كربيد السيليكون - كربيد السيليكون أو كربيد السيليكون - الجرافيت، مما يمنع الماء من دخول محرك الداخلية.مواصلة تعزيز موثوقية الختم وضمان التشغيل تحت الماء على المدى الطويل دون تسرب.
مكونات التثبيت والتثبيت: بما في ذلك قضبان الإرشاد، وأجهزة الرفع، والصفائح الأساسية؛ تستخدم قضبان الإرشاد لتثبيت المعدات وإزالتها،تمكين موظفي الصيانة من رفع المعدات بسهولة من تحت الماء باستخدام جهاز الرفعيتم تثبيت لوحة القاعدة على قاع الخزان لضمان استقرار التشغيل ومنع تحريك المعدات الناجم عن تأثير تدفق المياه.
6خصائص المنتج ومزاياه
تصميم فعال للغاية لمكافحة التشابك لتشغيل أكثر استقراراً: يحتوي على حماية مكافحة التشابك وتصميم محرك محمول محسّن،يقلل بشكل كبير من خطر تورط الحطام في المصدربالمقارنة مع الخلاطات الغارقة التقليدية، يتم تقليل معدل فشل التشابك بأكثر من 80٪، مما يقلل من وقت التوقف عن التنظيف ويمدد وقت التشغيل المستمر.
كفاءة خلط عالية وانخفاض استهلاك الطاقة: تصميم الدوائر المرنة، جنبا إلى جنب مع نسبة التروس الأمثل، تركيز قوة التحريك بشكل أكثر فعالية،تمكين نطاق أوسع من خلط الوسيط في نفس مستوى الطاقةفي الوقت نفسه، يقلل التكامل الفعال للمحرك وصندوق التروس من فقدان الطاقة، ويحقق توفيرًا أكبر في الطاقة بنسبة 10٪ إلى 15٪ مقارنة بالمعدات التقليدية..
مقاومة عالية للتآكل وتطبيقات واسعة النطاق: المكونات الأساسية مصنوعة من مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ والبلاستيك الهندسي المعزز.قادرة على مقاومة مختلف الوسائط التآكلية بما في ذلك مياه الصرف الصحي البلدية ومياه الصرف الصناعيتوفر المواد قوة عالية، مقاومة عالية للصدمات، ومقاومة الشيخوخة، مما يتيح عمر الخدمة من 8 إلى 10 سنوات في ظل ظروف الصيانة العادية.
أداء آمن عالية وتشغيل مريح: يتم تجهيز المحرك مع العديد من أجهزة الحماية المدمجة لمنع المخاطر المحتملة مثل ارتفاع درجة حرارة وتسرب الكهرباء.التصميم الوحدي للمعدات يسمح بسهولة تفكيك واستبدال المكونات، مما يتيح لموظفي الصيانة إجراء صيانة روتينية دون الحاجة إلى تدريب مكثف. بالإضافة إلى ذلك ، يعمل الجهاز عند مستويات ضوضاء منخفضة (ضوضاء تحت الماء ≤60 ديسيبل) ،الحد من الاضطرابات البيئية.
قابلية التكيف العالية والتطبيق المرن: يمكن تخصيص المعدات من حيث الطاقة (0.75 كيلوواط 37 كيلوواط) ، قطر الدفة (200 مم 800 مم) ،وعمق الغمر وفقًا لأبعاد وخصائص الوسط (مثل تركيز الصلبات المعلقة واللزوجة) من خزانات المعالجة المختلفة، تلبية المتطلبات المخصصة عبر تطبيقات الترميم البلدي والصناعي والبيئي. بالإضافة إلى ذلك يدعم التشغيل المستقل أو التحكم المنسق متعدد الوحدات ،ويمكن دمجها مع نظام تحكم PLC لمحطات معالجة المياه للعمل الآلي.
