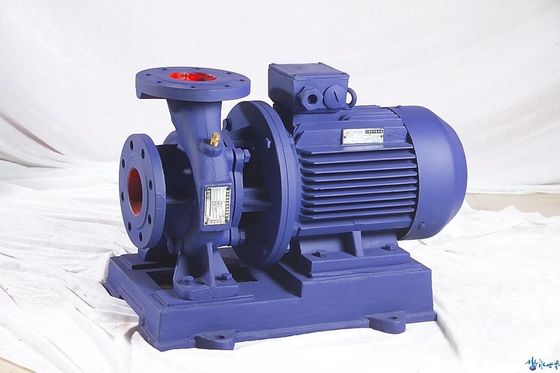

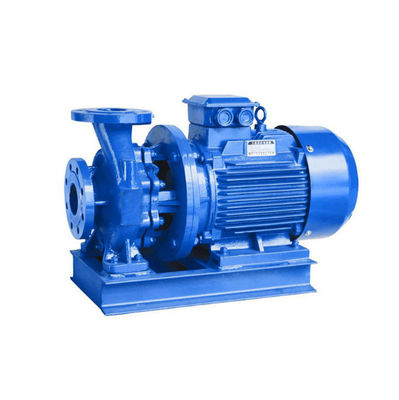

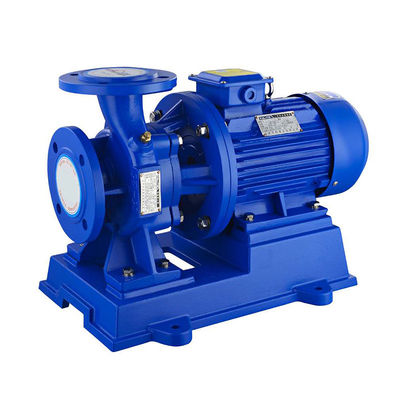

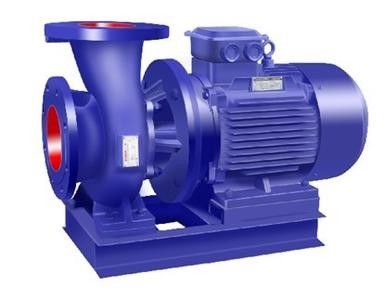

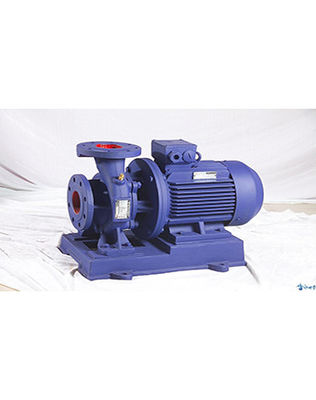

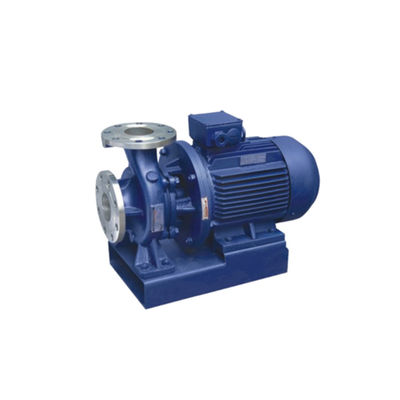

مضخة امتصاص نهاية أفقية ISW مضخة محركية ذات خط أنابيب واحد
مقدمة:
1مضخة الشفط الأفقية ISW هي مضخة محركية ذات خط أنابيب أحادي المرحلة هي منتج عالية الفعالية لتوفير الطاقة تم تصميمها من قبل Ronda.
2.تشغيل مستقر ، ضوضاء منخفضة ، مركزية عالية من المكونات. يتم استخدام محامل منخفضة الضوضاء للمحرك ، والمحركات هي أفضل توازن ديناميكي وثابت ،لا توجد اهتزازات أثناء التشغيل وبالتالي تحسين البيئة.
3لا يوجد تسرب، يتم إغلاق العمود ميكانيكياً بمادة قابلة للارتداء من سبيكة الكربيدتمديد المدة وضمان نظافة مكان التشغيل ونظافة.
4تستخدم على نطاق واسع في الصناعات والمدن إمدادات المياه والصرف الصحي، المباني العالية إمدادات المياه العالية، ري الحدائق، مكافحة الحرائق، إمدادات المياه عن بعد، أنظمة التدفئة،محفز دائري للمياه الباردة والساخنة في الحمامات وكذلك في مسابقات المعدات.
5المضخة، وفقا لظروف تشغيل موقع العمل، يمكن أن تكون عموديا، أفقيا، وما إلى ذلك وكذلك وفقا لمتطلبات التدفق والسكتة الدماغية،مثبتة بالتوازي و/أو في سلسلة لزيادة التدفق والمسار المطلوبين.
6نطاق التدفق 1.1-2400 متر3/ ساعة ومدى السباق 8-160m وهناك نوع أساسي، نوع تجاوز، A B C نوع القطع وما إلى ذلك ووفقا لوسيط التدفق المختلفة ودرجة الحرارة، IRG / IRGB / ISWR مضخة المياه الساخنة،المضخة الكيميائية IHG/IHGB/ISWH ومضخة الزيت YG/YGB/ISWB الختم تصميم وتصنيع منتجات سلسلة من نفس النوع ونفس بيانات الخصائص.
تفاصيل المنتج:
| مبدأ العمل: | الطرد المركزي |
| التطبيقات الرئيسية: | المياه (النفط، الكيماويات، اتصل بنا) |
| السائق: | محرك كهربائي |
| مواصفات الطاقة: | 220V/240V380/415V ثلاثي المراحل ؛ 50Hz/60hz |
| درجة حرارة السائل المقبولة القصوى: | 100 درجة مئوية (212°F) |
| نوع الاتصال: | الشريط |
| الغلاف: | الحديد الزهري، الفولاذ المقاوم للصدأ |
| المحرك: | الحديد الصلب، الفولاذ المقاوم للصدأ، البرونز |
| نوع غطاء العمود: | سد آلي |
| أقصى قدر من القيادة: | 250KW ((340HP) |
| أقصى عيار: | 500ملم ((20 بوصة) |
| الضغط الأقصى على جانب التفريغ: | 1.6MPa ((16bar) |
| الحد الأقصى للرأس: | 160 متر ((524.8 قدم) |
| نطاق معدل التدفق: | 1.1-2400م3/ h ((4.8-10560US.GPM) |
| نوع المضخة: | الماء، نوع المياه الساخنة، نوع الزيت، نوع الكيميائي |
بيانات الأداء:
| النموذج | السعة | الرأس | القوة | السرعة | إيف. | (NPSH) r | الوزن | |
| (m3(ح) | (L/s) | (م) | (كيلوواط) | (r/min) | (%) | (م) | (بالكيلوغرام) | |
| 15-80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20-110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20-125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20-160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25-110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25-125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25-160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32-100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32-125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32-160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| .... | ||||||||
| 400-300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400-315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400-450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400-500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400-500A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 إلى 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500-315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
جدول المعلمات أعلاه هو جزء فقط من كامل. لمزيد من المعلومات، يرجى الاتصال بنا مباشرة.
