نظرة عامة على المنتج
قامت شركة مضخة حريق الديزل من سلسلة XBC بالتوافق الصارم مع المعيار الوطني GB6245-98 "متطلبات أداء مضخة الحريق وطرق الاختبار" ومعيار جمعية الحماية من الحرائق بالولايات المتحدة NEPA20 "تركيب مضخة الحريق بالطرد المركزي" والمعايير الأخرى، بتطوير نوع جديد من مضخات الحريق معدات القتال (المشار إليها فيما يلي باسم المعدات)، تم تجهيز السلسلة بالجهاز وفقًا لمضخة الحريق (شفط أحادي المرحلة، شفط مزدوج مرحلة واحدة، قطاعات متعددة المراحل) يمكن تقسيمها إلى XBC-IS، XBC- بطيء، XBC-D ثلاث سلاسل فرعية، ضغط المعدات، نطاق التدفق، التطبيق المطلوب لمواجهة الحريق في جميع المناسبات تقريبًا.
المعدات ذات محركات الديزل هي منتجات عالية الجودة تستخدم محليًا أو مستوردًا، مع خصائص الإطلاق جيدة، وقدرة التحميل الزائد القوية، والهيكل المدمج، وسهولة الصيانة، وسهلة الاستخدام، ودرجة عالية من الأتمتة، وهي معدات متقدمة وموثوقة لمكافحة الحرائق. .
المعدات، ظروف التشغيل العادية:
الارتفاع ≥ 1000 م؛درجة الحرارة المحيطة: +5 درجة مئوية ~ +40 درجة مئوية؛
الرطوبة النسبية: ≥ 90%.
الخصائص الهيكلية والوظيفة:

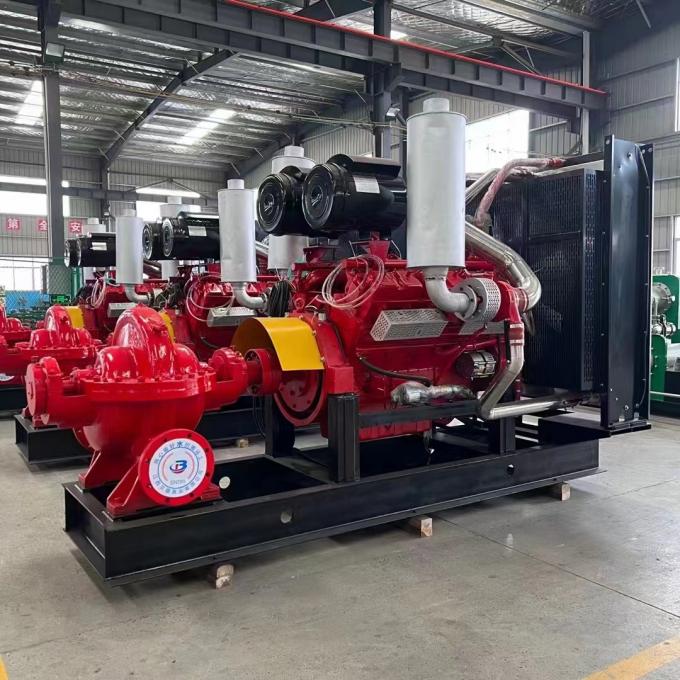

المعدات من سلسلة X6135، و12V135، و4102,6102 التي تعمل بالديزل، ومحركات الديزل (متوفرة مع القابض) من خلال أداة التوصيل عالية المرونة ومضخة الحريق المتصلة لتشكيل مضخة الحريق، كما تشتمل الوحدة أيضًا على خزان الديزل، والرادياتير، والمروحة، وشاشة التحكم (الوحدات الأوتوماتيكية متوفرة) والمكونات الأخرى.
عند وحدة التحكم الآلي، يتم التحكم في محرك الديزل تلقائيا عن طريق عداد الانقسام (قابل للبرمجة) لتحقيق النظام الآلي بدرجة أولى، المدخلات، التبديل التلقائي (التحول إلى مضخات محرك الديزل المضخات الكهربائية أو مضخات الديزل للتحول إلى مجموعة أخرى مضخة ديزل)، الحماية التلقائية (سرعة المحرك، ضغط الزيت، الهيدرولوجية العالية، ثلاثة فشل في التشغيل، انخفاض مستوى الزيت، حماية إيقاف تشغيل إنذار الجهد المنخفض للبطارية) ووظائف أخرى، يمكن للمستخدمين أيضًا إطلاق النار باستخدام مركز إنذار الحريق التلقائي أو واجهة للتحكم عن بعد يراقب.
لضمان عمل الوحدة في بيئة أقل من 5 درجات مئوية، يمكن توصيل الوحدة بجهاز التسخين المسبق لمياه التبريد AC220V.
البيانات العامة
محرك ديزل مع مجموعة مضخة حريق كهربائية، مكونة من نظام إمداد المياه بمضخة منظم الحريق الأوتوماتيكي.مسار عملهم، راجع "نظام التحكم في المحرك" الذي تم تقديمه.يمكن تحقيق المعدات مع مركز مكافحة الحرائق.
هيكل النظام ومبدأه
1. التحكم في مجموعة مضخة محرك الديزل من سلسلة LED-BZ (H).
البيانات العامة
عادة ما يتم تنظيم أنظمة إمداد المياه الأوتوماتيكية للحماية من الحرائق بواسطة المضخة، المضخة الكهربائية (المضخة الرئيسية)، مضخة الديزل الأوتوماتيكية (معدات المضخة)، مبدأ العمل هو: الضغط المعتاد في الأنبوب في P1 (منخفض) ~ P2 (ضغط مرتفع)، أقل من منظم P1 يبدأ المضخة، وتتوقف المضخة عن ارتفاع الضغط إلى P2، لأن P2 يتسرب ببطء من الأنبوب إلى P1، ثم تبدأ مضخة المنظم، وهكذا للحفاظ على الضغط عند P1 ~ P2، وعندما يرتفع الماء، يتم المضخة لا يمكن للمنظم أن يتناقص بسرعة للحفاظ على P1 P3، بداية المضخة الكهربائية، ارتفع الضغط إلى Pw وتلبية مياه النار.مثل انقطاع التيار الكهربائي أو وجود خلل في المضخة الكهربائية، فإن استمرار الضغط في الانخفاض من P3 إلى P4 سوف يبدأ تشغيل مضخة الديزل تلقائيًا، ويرتفع الضغط إلى Pw ويجب إيقاف إمداد المياه والمضخة الكهربائية أو مضخة الديزل يدويًا بعد إيقاف المضخة يدويًا تحديد، في كثير من الأحيان.
(1) سلسلة LEC-BH لجهاز التحكم في محرك الديزل لمضخة الحريق شبه الأوتوماتيكية
هذا النوع من الخزانات (الصندوق) مزود بوظائف تحكم يدوية وشبه أوتوماتيكية، مع عرض ضغط زيت المحرك ودرجة حرارة الماء؛مع عرض شحن البطارية الحالي؛إنذار مستوى زيت الخزان.حالة فشل مضخة الحريق الكهربائية أو انقطاع التيار الكهربائي، يمكنها تشغيل مضخة المحرك تلقائيًا؛لتشغيل مضخة الديزل عن بعد.يتم استخدام طريقة التحكم هذه بشكل عام في طاقة محرك الديزل أقل من 110 كيلو واط في المناسبات.
(2) جهاز التحكم بمحرك الديزل الأوتوماتيكي لمضخة الحريق من سلسلة LEC-BZ
هذا النوع من الخزانات (الصندوق) مع التحكم اليدوي والآلي، مع ضغط زيت المحرك، ودرجة حرارة الزيت، وعرض درجة حرارة الماء وتشوهات وظيفة التنبيه، مع عرض شحن البطارية الحالي؛إنذار مستوى زيت الخزان.تلقائيا (يمكن أن يكون عن بعد) بدء وإيقاف مضخات الديزل؛سرعة فائقة، إنذار توقف منخفض السرعة؛ثلاثة إنذار فشل بداية.شحن البطارية تلقائيًا بجهد منخفض؛والحرائق الأوتوماتيكية ومركز إنذار الحريق أو العذر، يمكن للتحكم في الارتباط عن بعد، مثل نظام وحدة المضخات المتعددة، تحقيق الوحدة للتبديل بين الفحص المنتظم ومضخات الحريق، ووظيفة الجهد الكهربي لتردد الطاقة
2. معدات التحكم بمولدات الديزل من سلسلة LEC-DZ (H).
مبدأ التحكم مشابه للتحكم في تكوين مضخة محرك الديزل لمولد الديزل، والذي يستخدم بشكل رئيسي في البناء المدني في جهد المولد الذاتي لمجموعات مولدات الديزل للطوارئ 230 فولت / 400 فولت، يجب أن تقوم كتل المحرك دائمًا بإحضار الاستعدادات الطارئة الخاصة بها في الولاية، وطاقة التشغيل يجب أن تكون الأنظمة الحرارية وزيت الوقود وزيوت التشحيم ومياه التبريد ودرجة الحرارة الداخلية والبيئة الداخلية لضمان إمكانية تشغيل الوحدة في أي ظروف زمنية، فعند انقطاع الكهرباء يجب أن تبدأ الوحدة على الفور، ويمكن استثمارها في عملية تحميل عادية لمدة 15 ثانية.يجب أن تكون الوحدة في سلسلة نظام الطاقة، وعندما تتم استعادة الكهرباء، يجب تأخير تشغيل الوحدة إلى مصدر الكهرباء، وتوقف الخمول تلقائيًا بعد 3 إلى 5 دقائق.
البيانات العامة
(1) يتم ضبط مولد الديزل من سلسلة LEC-DH تلقائيًا بواسطة معدات التحكم
(2) معدات التحكم في مجموعة مولدات الديزل الأوتوماتيكية من سلسلة LEC-DZ
