لمحة عامة عن المنتجات

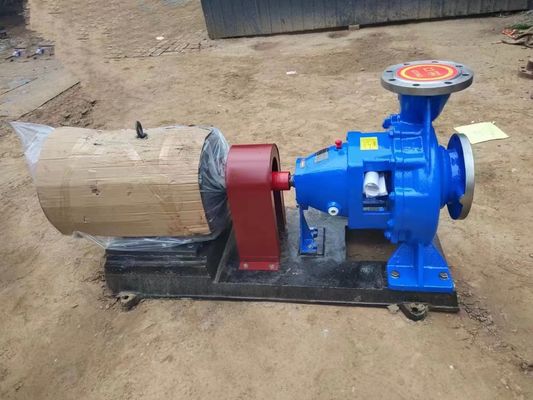

مضخات IH الكيميائية الطائرة المركزية هي مضخات طائرة مركزية ذات مرحلة واحدة ومصاصة واحدة ومقاومة ، يتم تصنيعها وفقًا للمعايير الدولية التي تجمع بين تصميم العملية غير المعدنية.IH هو إنتاج كفاءة في استخدام الطاقة بدلا من مضخة مقاومة للتآكلمضخة الطرد المركزي الكيميائية IH مناسبة لنقل السائل دون جسيمات صلبة ، والآثار السامة والسكوسية مماثلة للمياه.درجة الحرارة المتوسطة بين -20 درجة مئوية و 105 درجة مئويةالمضخات IH تستخدم على نطاق واسع في الكيمياء والنفط والطاقة الكهربائية والمعادن والورق والصيدلةصناعة الأغذية الخمع الكثير من المزايا مثل مقاومة التآكل، مقاومة الاحتكاك، مقاومة درجات الحرارة العالية، قوة ميكانيكية عالية، التشغيل المستقر، والبنية المتقدمة والعقلانية،أداء الصمامات الصارم والموثوق به، التفكيك والإصلاح المريح، عمر خدمة طويل الخ
IH الطرد المركزي الكيميائي لديها 33 نموذج أساسي، وحوالي 22 نموذج هي سرعة مزدوجة ((2900r/min 1450r/min). بعد قطع وتشوه قطر الدفة من نماذج A / B،إجمالي الإنتاج يصل إلى 112 مواصفات.
نطاق الأداء
| 型 号 | معدل سرعة التحويل 2900r/min | ¥ 额定转速n=1450r/min | ||||
| 流量Q ((m3/h) | 扬 程 H (m) | قوة الكهرباء (كيلوواط) | 流 量 Q ((m3/h) | 扬 程 (m) | قوة الكهرباء (كيلوواط) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
حجم التدفق:6.3--400 متر3/ساعة
الرأس: 5-125 متر
السرعة:2900r/min 1450r/min
الطاقة:0.55 - 90 كيلوواط
قطر المدخل:50-200mm
أعلى ضغط عمل:1.6MPa
تعبير نموذجي
IH 50 - 32 - 160 A IH هي مضخة مركزية كيميائية عالمية قياسية ذات مرحلة واحدة ذات امتصاص واحد ؛ 50 تعني قطر مدخل المضخة ؛ 32 تعني قطر منفذ المضخة ؛160 يقف للقطر الاسمي للدراجة ((ملم)"A" تعني قطر الدائرة الخارجي بعد القطع الأول
خصائص التصميم
تكوين المضخة
مضخات IH المركزية الكيميائية هي منتجات مصممة بشكل مشترك من قبل صناعة المضخات في جميع أنحاء البلاد وفقًا للمعايير الدولية ISO. الأجزاء الرئيسية هي غلاف المضخة ، الدوائر ، حلقة الختم ، المكسرات الدوائر ،غطاء المضخة، أجزاء الختم، الدعم الوسطى، العمود، أجزاء التعليق وهلم جرا.
هيكل المضخة
يتم تثبيت غطاء المضخة على الدعم الوسطى عن طريق خيط ، ويتم تشغيله عن طريق اتصال غطاء المضخة والخيط في الدعم الوسطى.تفريغ شعاعي ومدعوم بنوع القدم، ويمكن تثبيتها على القاعدة مباشرة. يمكن تثبيت أجزاء التعليق في الدعم الأوسط عن طريق الخياطة ودعمها على القاعدة بواسطة دعامة التعليق.تم تصميم ربط التمديد للتفكيك المريحعندما تحتاج المضخة إلى فحص وإصلاح، فقط أجزاء الاتصال الوسطى من ربط التمديد تحتاج إلى تفكيك، وهذا يعني قطع أجزاء الدوار للتحقق والإصلاح.أنابيب الاتصال للدخول والخروج، غطاء المضخة والمحرك ليس من الضروري تفكيكها. هذا هو شكل الهيكل العالمي في العالم.
اتجاه دوران المضخة
يتم تشغيل المضخة مباشرة بواسطة محرك من ربط التمديد. نظرة من المحرك ، فإنه يجعل دوران في اتجاه عقارب الساعة.
نوع غطاء العمود للمضخة
يعتمد ختم العمود على ختم التعبئة أو الختم الميكانيكي ، والذي يمكن اختياره وفقًا لمتطلبات العملاء.يسمح بتبني حجم تجويف الختم وفقًا لـ ISO3069 حسب الضرورة ونوع آخر من أغلفة العمود.
ختم التعبئة: يوجد صندوق حشو في غطاء المضخة؛ اعتمدي على ختم حشو ناعم؛ يمكن نقل الماء بضغط معين إلى صندوق الحشو للتخمين والتبريد والزيت والتنظيف.
الختم الميكانيكي: الختم الميكانيكي ذو الوجه الواحد والختم الميكانيكي ذو الوجهين ؛ يمكن نقل الماء بضغط معين إلى تجويف الختم لغسل ، فرك الوجه وتبريد أيضًا.
