مجموعة مضخات مكافحة الحرائق بجودة عالية
يستخدم نظام إمداد المياه بشكل أساسي للتعزيز الصناعي واستخدامه في الحياة لإمدادات المياه. ويشمل النظام
المضخات وخزان الضغط وجهاز التحكم والملحقات. نظام إمداد المياه بالضغط هو الجيل الجديد من نظام إمداد المياه مع ميزات توفير الطاقة والصرف الصحي.
2. المواصفات
التدفق: 2-160 م3/ساعة
سرعة الدوران: 2900 دورة/دقيقة
الرأس: 24-200 م
الطاقة: 1.1-110 كيلو واط
حجم العيار: 25-150 ملم (1 بوصة - 6 بوصة)
درجة حرارة التشغيل: -15 درجة مئوية - +120 درجة مئوية
نطاق الأداء : (50 هرتز و 60 هرتز) طبقا لـ NFPA20
1. القدرة: تصل إلى 1100 م3/ساعة
2. الرأس: يصل إلى 152 م
3. السرعة: تصل إلى 3600 دورة في الدقيقة
4. الطاقة: تصل إلى 250 كيلو واط
5. الجهد: 220 فولت إلى 10000 فولت
6. نطاق درجة الحرارة: ضمن -10 إلى 110 درجة مئوية
7. ضغط العمل: في حدود 16 بار
بناء المواد والتكوين:
1. غلاف المضخة والغطاء: الحديد الزهر GG25؛حديد الزهر الدكتايل GGG40؛برونزية
2. دفاعة المضخة: حديد الزهر GG25؛حديد الزهر الدكتايل GGG40؛SS304 316 316L؛برونزية
3. العمود: الفولاذ الكربوني AISI1045؛الكروم الصلب 40Cr؛إس إس AISI420؛سس AISI4140.SS316Ti.إس إس DIN1.4571؛دوبلكس SS UNS S32205
4. نوع الختم: الختم الميكانيكي، التعبئة الغدة.
5. نوع المحمل: دحرجة الكرة
6. كم رمح: الصلب المصبوب.SS304 316316L؛دوبلكس SS CD4-MCu؛
7. ارتداء الحلقة: الصلب المصبوب.SS304 316316L؛دوبلكس SS CD4-MCu؛
8. معيار شفة: ISO، DIN، ANSI.
الميزة التقنية :
1. المعيار الأوروبي BS EN733/DIN24255 للأداء والأبعاد
2. تصميم قابل للسحب للخلف، دون الحاجة إلى إزعاج جسم المضخة وخطوط الأنابيب عند الخدمة.
3. جميع الموديلات تستخدم فقط 3 أنواع من أعمدة المضخة وغطاء المحمل، مما يجعل الأجزاء قابلة للتبديل.
4. تم تصميم المكره بشكل مثالي، وتم توسيع المدخل، بدون دوامة، وخصم مضخة المياه NPSH بكفاءة، مما يجعل عمل المضخة مستقرًا مع القليل من الضوضاء.
5. الغلاف وغطاء الغلاف يستخدمان هيكل حلقة العنق، مما يجعل من السهل صيانة المضخة، ويجعل الأجزاء تعمل لفترة أطول.حلقة الختم القابلة للاستبدال، تجعل المضخة تعمل بكفاءة لفترة طويلة
بناء المضخة :
1. غير ذاتية التحضير، مرحلة واحدة، شفط فردي، أفقي، شفط محوري وتفريغ جذري، جسم المضخة ثابت بقاعدة.
2. استخدم مهد المحمل، والذي يمكنه توجيه المحمل، ومنع الاهتزاز الجذري، وتحسين صلابة الجزء الدوار.
3. عمود مضغوط، استخدم محمل أسطواني مشحم بالشحم العميق
4. قم بتوصيل المضخة والمحرك باستخدام أداة التوصيل شبه المرنة
5. استخدم الختم الميكانيكي القياسي القابل للارتداء.
6. محرك TEFC، الحجم يتوافق مع معايير IEC، نوع التثبيت B3
تعرف على مجموعة مضخات مكافحة الحرائق ذات الطرد المركزي متعددة المراحل المصنوعة من الحديد الزهر NFPA20

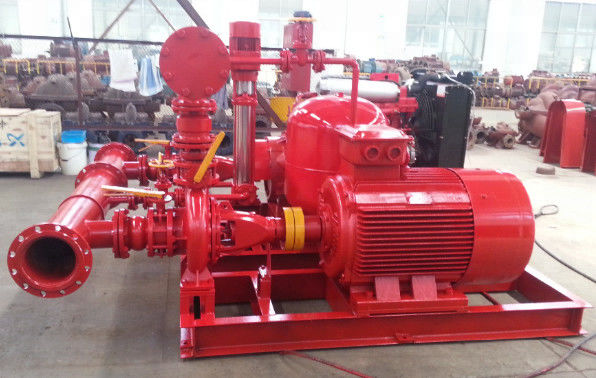

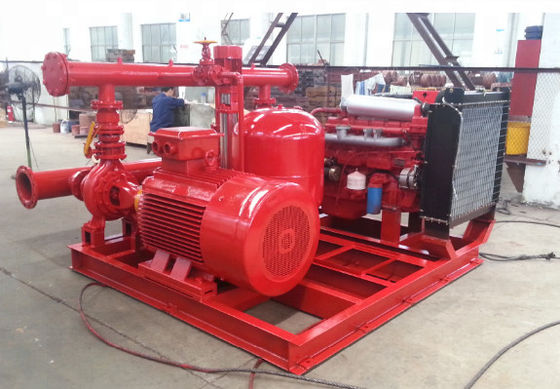

سلسلة EDJ عبارة عن مجموعة مضخات حريق معبأة، وهي بشكل عام نظام إمداد مياه إطفاء تلقائي. وتتكون من مضخة رئيسية (يقودها محرك كهربائي)، ومضخة احتياطية (يقودها محرك ديزل) ومضخة جوكي. يأتي هذا الطراز مزودًا بـ وحدة تحكم منفصلة، أو وحدة متصلة بالانزلاق، تحتوي العبوة أيضًا على صمامات تفريغ ورأس مشترك وملحقات.
2. مبدأ العمل
بشكل عام، يكون ضغط شبكة خطوط الأنابيب بين الضغط المنخفض P1 والضغط العالي P2. عندما يكون الضغط أعلاه أقل من P1، ستبدأ مضخة الحفاظ على الضغط تلقائيًا ولن تتوقف حتى يرتفع الضغط تدريجيًا إلى P2. بسبب تسرب شبكة خطوط الأنابيب ، سينخفض ضغطها إلى P1 تدريجيًا، وبعد ذلك ستبدأ مضخة الحفاظ على الضغط تلقائيًا مرة أخرى. مع مثل هذه العملية المتكررة، يتم الحفاظ على ضغط شبكة خطوط الأنابيب بين P1 وP2 طوال الوقت. عندما لا يمكن الحفاظ على ضغط شبكة خطوط الأنابيب بين P1 وP2 (على سبيل المثال، عندما يزيد استهلاك المياه كثيرًا) وينخفض إلى الحد الأدنى من الضغط P3، ستبدأ المضخة الكهربائية تلقائيًا وسيرتفع الضغط إلى Pw وتلبي الحاجة إلى إمداد مياه الإطفاء، إذا كان مصدر التيار الكهربائي في حالة انقطاع التيار الكهربائي أو تعطل المضخة الكهربائية، سيستمر الضغط في الانخفاض من P3 إلى الضغط النهائي P4. ثم ستبدأ مجموعة مضخة الديزل تلقائيًا، وسيرتفع الضغط إلى Pw ويلبي الحاجة إلى إمداد مياه الإطفاء. يجب إيقاف المضخة الكهربائية أو الديزل يدويًا بعد الحكم البشري (باستثناء التبديل التلقائي).
3. كل معلومات المضخة (E + D + J) ومعلومات التحكم

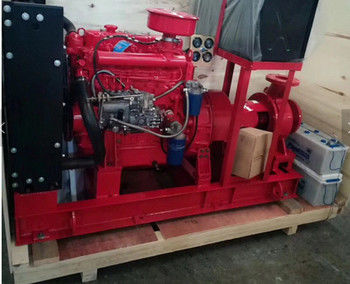

.مضخة محرك الديزل
المضخة هي مضخة طرد مركزي أفقية متعددة المراحل.
معدل التدفق: 3.75-500 م3/ساعة
سرعة الدوران: 1450 دورة في الدقيقة، 2950 دورة في الدقيقة
الرأس: 19-650 م
الطاقة: 2.2 كيلو واط - 1050 كيلو واط
العيار: 40-250 ملم
نطاق درجة حرارة التشغيل ≥ 105 درجة مئوية

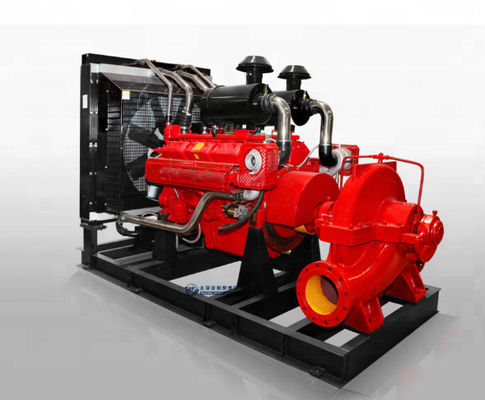

يتم تثبيت محرك الديزل على القاعدة باستخدام وسادات مطاطية مضادة للاهتزاز ويتم ربط المضخة مباشرة بمحرك ديزل من خلال اقتران مرن، وفقًا لخرج طاقة المحرك النظام الكهربائي، يمكن أن يكون محرك الديزل Cummins، Deutz، Perkins ومحركات ذات علامة تجارية صينية أخرى (Shangchai، Yuchai، ec.) وتتكون من مولد كهربائي ومحرك بدء التشغيل ونظام الوقود ونظام التشحيم ونظام العادم وما إلى ذلك.
مضخة محرك كهربائي ومضخة جوكي
المضخة الكهربائية عبارة عن مضخة أفقية متعددة المراحل، ويمكننا أيضًا اختيار مضخة الشفط النهائية ومضخة الحالة المقسمة، تمامًا وفقًا لمتطلبات مواصفات المضخة الخاصة بالعميل.
المحرك من النوع الصناعي على شكل قفص سنجابي ومثبت على القدم ومناسب لثلاث مراحل، مع تصنيف طاقة الخرطوم المطلوب.
سيتم اختيار مواصفات مضخة Jockey وفقًا لمواصفات مضخة محرك الديزل والمحرك الكهربائي.
وحدة التحكم المشتركة مصنوعة من الفولاذ الطري ومسحوق الإيبوكسي المطلي باللون الأحمر.تم تصنيف معرف العلبة IP 54 ويمتلك جميع عناصر التحكم المطلوبة المتوافقة مع المعايير المعمول بها (NFPA).
التشغيل اليدوي: في حالة الإعداد للموضع "اليدوي" مع المفتاح الأسود 2# ثلاثي الاتجاهات في وضع لوحة التحكم، يمكنك استخدام زر التشغيل "اليدوي" وزر الإيقاف "اليدوي" للتحكم في تشغيل مضخة محرك الديزل أو إيقافها .عندما يتحول المفتاح الأسود ثلاثي الاتجاه إلى وضع "الإيقاف"، لا يمكن لمضخة الديزل العمل.
التشغيل التلقائي: إذا تم إعداده على الوضع "تلقائي" باستخدام المفتاح الأسود ثلاثي الاتجاهات في وضع لوحة التحكم، فسوف يتلقى إشارة إنذار حريق فعالة للتحكم في تشغيل مضخة الديزل أو إيقافها.من خلال وحدات التحكم في الضغط الموجودة على أنبوب المخرج المشترك لتحقيق التحكم في الضغط. أولاً، استخدم خطي إشارة مربعين مقاس 1 بوصة 1.5 للتوصيل بين جهات الاتصال المفتوحة عادةً لوحدة التحكم في الضغط وطرف خزانة التحكم رقم 111 و127. ثم قم بتعيين مستوى منخفض القيمة والضغط العالي لجهاز التحكم بالضغط لتحقيق الجهد المنخفض لبدء المضخة والضغط العالي لإيقاف المضخة.أخيرًا، إذا كانت المضخة الكهربائية الرئيسية محملة بشكل زائد، فستبدأ مضخة محرك الديزل.
